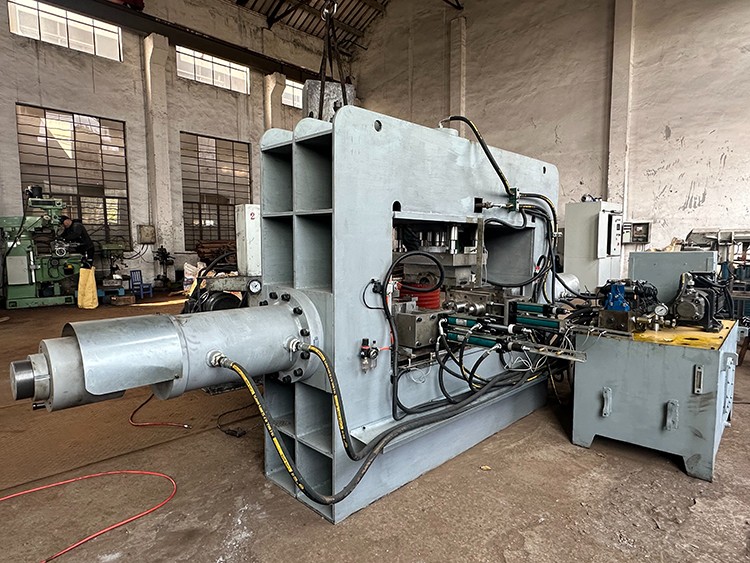

摩托车头管专用液压机的核心结构、工作原理、性能参数及常见故障处理有哪些？
发布时间:2025-06-25
一、核心结构与功能
机身结构：多采用四柱式或框架式结构。四柱式由四根立柱、上横梁、下横梁组成，框架式则通过整体焊接框架替代立柱，二者都具备高强度和高刚性，能承受巨大压力，保证头管加工时的精度与稳定性。材料通常选用优质铸钢或高强度钢板，经时效处理消除内应力，防止变形。
液压系统：包含油泵、油缸、阀组、油箱等。油泵将机械能转换为液压能，把油液从油箱抽出加压输送；油缸作为执行元件，依靠高压油推动活塞产生直线运动，提供压制力；阀组负责控制油液流向、压力与流量，实现工作循环与动作顺序控制；油箱用于储存、散热、沉淀杂质，保证油液清洁度。
模具系统：由上模、下模组成，针对头管形状与尺寸定制。采用热作模具钢，如 H13 钢，经淬火、回火处理提高硬度与耐磨性。表面氮化处理，增强抗粘附与抗热疲劳性能，确保多次使用后仍能保证头管成型质量。
动力系统：电机驱动油泵工作，根据液压机功率与工作要求，选择合适功率与转速的电机。为满足不同工况需求，部分采用变频电机，可实现无级调速，提高能源利用率，降低能耗。
二、工作原理
动力转换：电机通电运转，带动油泵工作。油泵将油箱内的液压油吸入，通过机械作用加压，使油液获得高压能量。
油液传输：高压油液经管路传输至阀组，阀组依据设定的工作程序，控制油液流向与流量。当需要压制时，打开相应阀门，油液进入油缸的工作腔。
压制过程：进入油缸的高压油推动活塞及与活塞相连的滑块下行，安装在滑块上的上模随之下降，对头管坯料施加压力。在压力作用下，坯料在模具内发生塑性变形，逐渐成型为所需的头管形状。完成压制后，阀组改变油液流向，使油液进入油缸的回程腔，推动活塞带动滑块上行复位，完成一个工作循环。
三、关键性能参数
公称压力：决定液压机压制能力，常见为 500 - 2000 吨，依据头管材料强度、尺寸大小及加工工艺确定。如加工高强度合金钢头管，需更高公称压力。
滑块行程：指滑块上下移动的最大距离，通常在 300 - 800mm，要满足头管成型高度需求，保证模具安装、调整及坯料放入取出空间。
工作速度：包括滑块下行速度、压制速度与回程速度。下行速度一般 100 - 200mm/s，快速接近坯料提高效率；压制速度 5 - 20mm/s，保证成型质量；回程速度 80 - 150mm/s，减少辅助时间。
压力控制精度：直接影响头管加工质量一致性，要求控制在 ±1% - ±3%，通过高精度压力传感器与先进控制系统实现。
四、典型故障与处理
压力不足：
原因：油泵故障，如内部零件磨损、间隙过大导致泄漏；液压油不足或污染严重，影响油泵吸油与油液传输；溢流阀故障，压力设定不当或阀芯卡滞，使油液提前溢流；油缸密封件损坏，造成内泄或外泄。
处理：检查油泵，必要时更换磨损零件；补充或更换液压油，清洗油箱与过滤器；重新调试溢流阀，或更换阀芯；更换油缸密封件。
滑块动作异常：
原因：阀组故障，如电磁阀线圈烧坏、阀芯堵塞，导致油液无法正常换向；导轨润滑不良，增加摩擦力，使滑块卡顿；电气控制系统故障，如继电器触点接触不良、线路断路。
处理：检修或更换阀组故障元件；检查润滑系统，补充润滑油，清理导轨；排查电气系统，修复或更换损坏部件。
模具损坏：
原因：模具材料质量差，未达到使用要求；模具设计不合理，受力不均；坯料尺寸偏差大，导致模具局部承受过高压力；长期使用，模具疲劳磨损。
处理：选用合格模具材料，优化模具设计；严格控制坯料尺寸；定期对模具进行维护保养，磨损严重时及时修复或更换。
