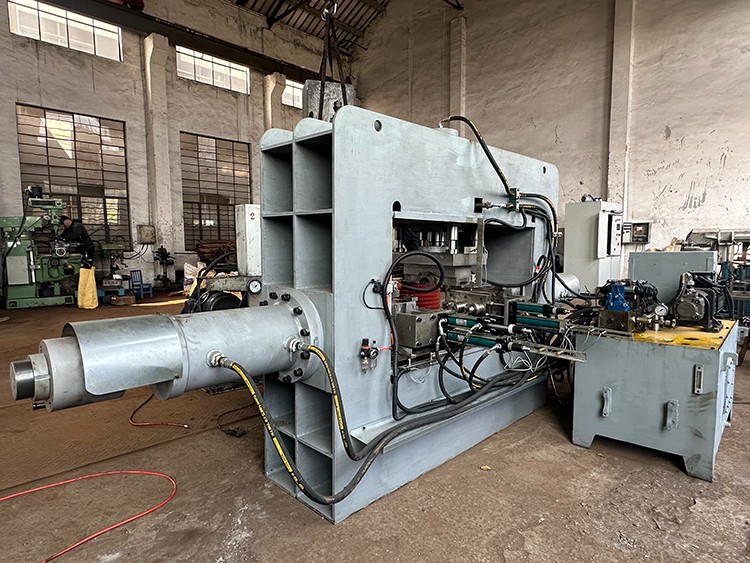

摩托车头管专用液压机的 “压制角度精度” 指什么？其测试标准和工程应用意义是什么？
发布时间:2025-07-02
1. 压制角度精度的定义
压制角度精度是指摩托车头管专用液压机在对头管进行弯曲、成型等压制工序时，实际压制角度与设计目标角度的偏差程度，通常以角度差值（如 ±0.5°）表示。它反映了设备对摩托车头管几何形状的精确控制能力，直接影响头管与车架、前叉的装配精度及整车操控性能。角度偏差过大会导致前叉安装歪斜，引起转向卡顿或跑偏。
2. 测试标准
国际标准：
ISO 12622《摩托车车架组件技术规范》：规定使用高精度角度仪（分辨率≤0.1°）测量头管压制后的实际角度，要求与设计角度偏差≤±0.8°，且同一批次头管角度一致性偏差≤±0.5°。测试需模拟实际压制工况，在额定压力下进行 3 次重复压制，取平均值。
SAE J1929《摩托车底盘部件制造公差标准》：强调动态压制过程中的角度稳定性，要求液压机在压制速度 10-20mm/s 时，角度控制精度≤±0.6°，并通过三坐标测量仪（CMM）扫描头管全轮廓验证角度一致性。
中国标准：
GB/T 22451《摩托车和轻便摩托车车架技术条件》：要求头管压制角度精度≤±1.0°，采用 “样板比对 + 角度尺测量” 双重验证 —— 先用专用样板检查头管轮廓贴合度（间隙≤0.3mm），再用电子角度仪测量关键角度（如头管后倾角），偏差超过 1° 需返工。
3. 工程应用意义
整车操控与安全：
头管后倾角（常见 25°-28°）精度不足会改变车辆转向几何，如偏差＞1° 时，低速转向力增加 15%，高速稳定性下降（跑偏量＞5m/100m），影响骑行安全性。
头管与车架立管的垂直度偏差＞0.5° 会导致前叉安装应力集中，骑行中可能引发前叉立管断裂（某品牌摩托车曾因头管角度偏差导致前叉故障召回）。
生产效率与成本控制：
高精度压制可减少人工修配工序（如传统设备需 10% 人工校直，高精度设备仅 1%），单台头管加工时间从 8 分钟降至 5 分钟，年产能提升 30%。
角度一致性高（≤±0.3°）可实现车架部件的模块化装配，降低因配合不良导致的返工成本（每年节约 20-30 万元）。
4. 典型技术对比
| 液压机类型 | 压制角度精度（±°） | 核心技术 | 应用场景 |
|---|---|---|---|
| 伺服液压机 | 0.3-0.5 | 伺服电机 + 滚珠丝杠驱动 | 高端摩托车头管（如跑车） |
| 电液比例液压机 | 0.5-0.8 | 比例阀控制 + 光栅尺反馈 | 通用型摩托车头管 |
| 传统机械液压机 | 0.8-1.5 | 机械凸轮 + 普通油缸 | 经济型摩托车头管 |
5. 影响因素与优化方案
机械结构设计：
采用闭式框架结构（如钢板焊接机身），刚度比开式结构提升 40%，压制时变形量≤0.05mm，避免因机身弹性形变导致角度偏差。
模具定位系统使用精密导轨（直线度≤0.02mm/m）和定位销（配合间隙≤0.01mm），确保头管压制时位置固定，角度偏差减少 50%。
控制系统与监测：
集成数控系统（如西门子 S7-300），通过光栅尺（分辨率 1μm）实时反馈滑块位移，结合角度数学模型（如 tanθ=H/L）动态修正压制量，控制精度提升至 ±0.3°。
安装激光测角仪（如 KEYENCE LJ-G 系列），压制过程中实时扫描头管角度，偏差超过 0.2° 时自动触发补偿压制（响应时间≤50ms）。
工程选型建议：
高端运动摩托车（如排量≥500cc）选伺服液压机（精度≤0.5°），确保高速操控稳定性；
通用通勤摩托车选电液比例液压机（精度≤0.8°），兼顾成本与装配要求；
压制铝合金头管（热膨胀系数大）时，需搭配温度补偿系统（环境温度每变化 5℃，自动修正压制角度 0.1°）。
